数控车床编程实例图解

数控车床是一种通过预先输入程序指令，控制车床自动进行加工的机床。下面我将为您介绍一个简单的数控车床编程实例，并附上相应的图解。

假设我们需要在一根直径为50mm的圆柱材料上加工出直径为30mm的外圆。

1. 设定坐标系

我们需要设定加工坐标系。通常情况下，数控车床的坐标系原点位于材料的左上角。我们可以通过以下指令设定坐标系：

G54 G17 G40 G49 G90

其中，G54表示选择工件坐标系，G17表示选择加工平面为XY平面，G40表示取消刀具半径补偿，G49表示取消长度补偿，G90表示绝对编程。

2. 设定工件尺寸

我们需要告诉数控车床我们要加工的工件尺寸。在这个例子中，我们需要设定外圆直径为30mm：

D1=30

这条指令告诉数控车床，我们要加工的外圆直径为30mm。

3. 加工路径设定

为了加工出直径为30mm的外圆，我们需要设定加工路径。在数控车床编程中，我们可以使用G代码来设定加工路径。以下是一个简单的加工路径示例：

G0 X0 Z0
G1 Z-10 F100
G1 X15
G1 Z-20
G2 X30 Z-30 R15
G1 Z-40
G1 X0
G0 Z50

这段代码的含义是：首先将刀具移动到坐标原点，然后以100mm/min的速度沿着Z轴向下移动10mm，再沿着X轴移动15mm，再沿着Z轴向下移动10mm，以此类推，直到加工出直径为30mm的外圆。

4. 加工结束

加工结束后我们需要停止加工并将刀具移动到安全位置。可以使用以下指令完成：

M30

这条指令告诉数控车床加工结束，并将刀具移动到安全位置。

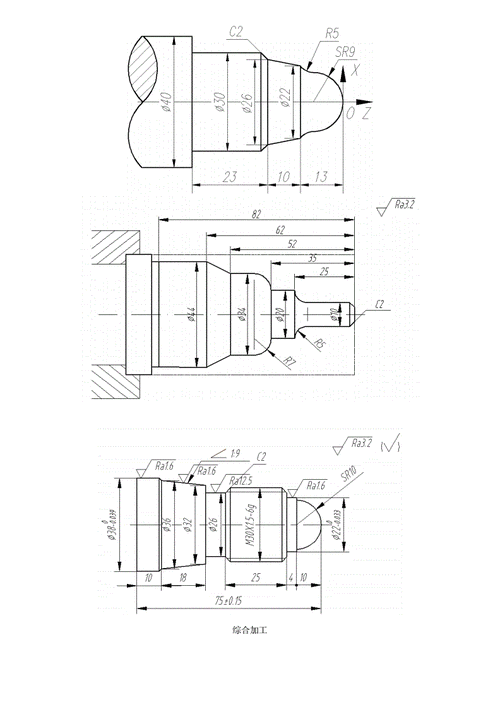

下面是一个简单的数控车床编程实例图解，帮助您更直观地理解加工过程：

希望以上内容能帮助您更好地理解数控车床编程实例。如果您有任何问题，欢迎随时向我提问。
